    Виды схем проектирования систем отопления

    Оцените материал
    (0 голосов)

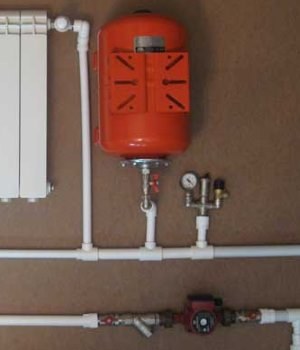

     Проектирование систем отопления обязательно должно включать следующие чертежи - аксонометрическую схему отопительной системы, схему подключения отопительных приборов и разводок.
    Аксонометрические схемы разрабатывают в основном для объектов с большим количеством трубопроводов и сложной технологической разводкой. Схематические чертежи дают наглядной представление о том, как расположены трубопроводы, какого диаметра применяются трубы, направление их уклона, расположение задвижек, вентилей и прочей арматуры. Выполнить аксонометрическую схему не сложно, при этом она поможет избежать многих ошибок при рабочем проектировании. Котельную установку в аксонометрических чертежах не показывают.

     Для того, чтобы разработать схему подключения отопительных приборов, нужно определиться с классом, видом и моделью приборов. Самыми распространенными отопительными системами являются – однотрубная и двухтрубная.
    При однотрубной системе вода подается в дом сверху и стекает вниз по отопительным приборам. Основным недостатком этой системы является невозможность регулировать температуру без установки специальных конструктивных элементов. К тому же на нижних этажах температура значительно ниже, чем на верхних.
    Двухтрубная система применяется чаще в частных домах. При такой системе теплоноситель подается по одной трубе, а обратка, т.е. остывшая вода, выводится по другой. Для регулирования температуры в системе достаточно установить терморегулятор. Двухтрубная система бывает вертикальной и горизонтальной. Вертикальные обычно применяются в зданиях с переменной этажностью. Горизонтальные подразделяются на системы с верхней и нижней разводкой. Среди двухтрубных можно еще выделить тупиковую схему, коллекторную, схему с центральной подающей магистралью, схему с попутным движением теплоносителя.
     Схемы разводок также бывают нескольких видов. Самым распространенным способом разводки считается боковое одностороннее подключение отопительных радиаторов – горячая вода подается в радиатор через верхний патрубок, а отводится через нижний. Если же подавать воду через нижний патрубок, а выводить через верхний, то мощность будет сравнительно меньше.
    Для более длинных радиаторов применяется диагональное подключение – вода подается в верхний патрубок с одной стороны, а выводится через нижний с другой, что позволяет равномерно прогреть радиатор.
    Для отопительной системы, спрятанной в пол, применяется нижнее подключение. Если сравнивать эту систему с предыдущими, то теплоотдача здесь значительно ниже.
    При строительстве любого здания проектированию отопительной системы нужно уделить особое внимание и провести энергоаудит. Тщательно продумав все схемы отопительной системы можно не только ускорить работу, но и сэкономить при монтаже системы.
