Суббота, 04 Февраль 2017 05:14

5630 dc12v 5 м 300led, подключение к 220 в

Оцените материал
(3 голосов)

Китайцы умеют рекламировать свой товар, надо отдать им должное. Давайте для начала расшифруем обозначение светодиодной ленты 5630 dc12v 5 м. Это пять метров ленты, рассчитанной на питание 12 В и выполненной на светодиодах формфактора 5630. То есть маркировка SMD 5630 говорит только (и исключительно!) о размере светодиодной сборки (одного светодиода) - 5,6 х 3,0 (мм). Тоже самое и с другими светодиодными лентами 5050, 3528, 3014 и др., эти обозначения применяются только как указания размеров самого светодиода. Можно говорить о европейской маркировке, когда на смену светодиодам, к примеру, 3528 приходили 5050, которые были значительно мощнее (и ярче), но у китайцев и тут оказался свой путь.

Из собственного опыта - свидетельствую, что заказанные светодиодные ленты (5 м) на АЛИэкспресс 5630 и 5050 показали один и тот же потребляемый ток, а именно 1,1 А. Цена таких лент там колеблется в районе 200 рублей, и думаю что ленты этой ценовой категории с любой маркировкой светодиодов по мощности будут примерно одинаковы.

Вывод. Не обращайте внимание на рекламу продавца, что эта лента обладает силой света в 3500 К, светит ярче, а служит дольше.

Но мы собрались писать о другом - о подключении такой ленты к сети 220 В. Собственно, в подключении ничего сложно нет, мы писали об этом ранее, но хотим разобрать конкретный случай с повышением напряжения до необходимого.

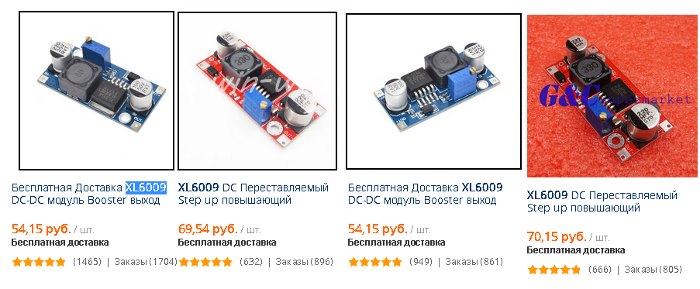

Повышающие регуляторы напряжения

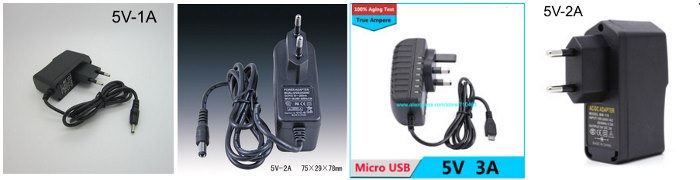

Адаптеры питания на 5 В

Довольно часто дома скапливаются всевозможные адаптеры для мобильных телефонов, модемов или роутеров. Рабочее напряжение таких блоков обычно составляет 5 В (стандартное напряжение USB), но мы можем с помощью китайского (же) повышающего регулятора напряжения поднять его до 12 В и запитать светодиодную ленту. Китайские товарищи предлагают нам множество вариантов таких регуляторов на микросхеме XL6009, по цене от 54 руб до 300 руб. Цена зависит от комплектации, могут быть и индикаторы напряжения, и дополнительные разъемы для подключения, и сам модуль может быть не только повышающим, но и понижающим (состоящим из двух блоков, например на XL6009 и LM2596S).

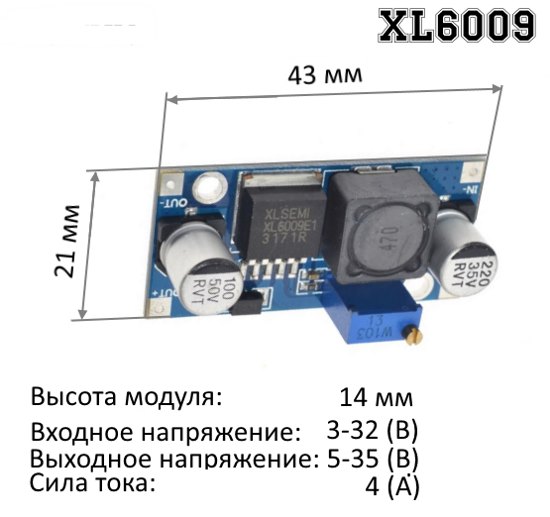

Регулятор напряжения XL6009

Параметры модуля видны на картинке. Предупреждение! Использовать модуль при силе тока в 4 А не рекомендуется! Да, он может работать при таком токе, но недолго, лучше использовать его на силу тока нагрузки не более 2 А. Еще одно ограничение - ваш адаптер, смотрите его маркировку и не превышайте допустимую силу тока. Повторимся, светодиодные ленты 5630 с АЛИэкспресс потребляют ток не более 1,5 А, поэтому их можно запитать от большинства стандартных адаптеров. И это ленту, длиной пять метров, соответственно, если же у вас адаптер рассчитан на меньшую нагрузку, то можно подключить 1 м ленты или 2 м, учитывайте, что должен быть запас по мощности не менее 30%.

Покупал повышающий регулятор напряжения XL6009 на АЛИэксресс здесь.
