Как подключить светодиодную ленту к сети 220 В?

Оцените материал
(6 голосов)

Близятся новогодние праздники и многие хотели бы украсить свои квартиры и дома разноцветными огоньками. На эту роль отлично подходит светодиодная лента, впрочем она годится не только для создания праздничного настроения, но и для полноценного освещения. В китайских интернет магазинах (например, АЛИэкспресс) в продаже имеется множество лент, а выбор конкретной для вас - дело вкуса и возможностей кошелька. Есть ленты, которые можно подключить сразу к розетке 220 В, а есть ленты, для которых нужен блок питания.

Сразу оговоримся, что рассматривать мы будем самое простое подключение светодиодной ленты, исходя из применения стандартных параметров, то есть напряжения на 12 В, однотонных светодиодов и максимального желания сэкономить.

Если у вас нет желания заморачиваться расчетами, то немного сэкономить можно, купив светодиодную ленту и стандартный блок питания для нее. Например вот такой:

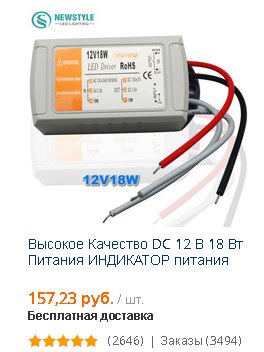

Драйвер для светодиодной ленты с АЛИэкспрессСложного в его подключении ничего нет. Красный провод (+) припаиваем к (+) светодиодной ленты, а черный (-) к (-) . Соответственно, серые провода предназначены для подключения к питающей сети 220 В. Но, есть ограничение по количеству подключаемых светодиодов. Сегодня самые распространенные элементы - SMD5050 производства КНР, реальная мощность которых не превышает 0,09 Ватт (одного!), и которые устанавливаются в количестве 60 шт на 1 метр ленты. Считаем - 18 (W) / 0,09 (W) = 200 (шт). Принимая во внимание, что нужен запас по мощности в 15-20%, получаем цифру в 180 светодиодов, то есть этот блок питания способен эффективно работать с тремя метрами обычной светодиодной ленты (на SMD5050). Цена такого блока питания на АЛИэкспресс около 160 руб (ссылка будет в конце). Все просто.

Но есть и другой вариант. Если на самой светодиодной ленте примерно такой:

Светодиодная лента Как подключить "Tanbeby"



китайского производителя “Tanbaby” с параметрами  5630 (аналог 5050, практически ничем от него не отличающийся) DC12V 300 led на 5 метрах (ссылка в конце), много сэкономить не получится, то над блоком питания можно поколдовать. Что представляет собой светодиодная лента? Это параллельно подключенные сборки по три светодиода с резистором, которые можно резать по месту соединения ножницами, подбирая нужные параметры либо по току, либо по свету. На пяти метрах ленты расположено 300 светодиодов общей мощностью 300 х 0,09 = 27 (Ватт). Выходит, что рассмотренный выше драйвер (блок питания) нам уже не подойдет, нужен мощнее. Примерно такой, на 60 Ватт:

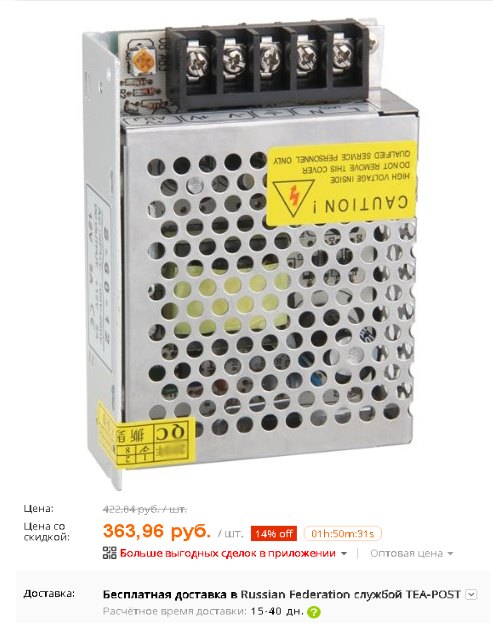

Драйвер для светодиодной ленты на 60 Вт

Однако и цена такого драйвера (блока питания) увеличивается существенно, как видим, - почти 364 рубля. Да, к такому драйверу можно подключить две ленты по 5 м и они будут прекрасно светить. Но нам не всегда нужен свет от 10 м светодиодной ленты, напротив, чаще всего нам нужен свет в разных местах и разной интенсивности. Постоянно подсоединять или отсоединять? Нет, это плохой вариант!

Для решения проблемы китайские производители предлагают небольшие интегральные сборки - драйвера разной мощности, которыми можно подключать светодиодные ленты нужной длины. Выпускаются они разной мощности и с разным выходным напряжением (от 3 до 85 вольт). Например, такой, на 12 вольт:

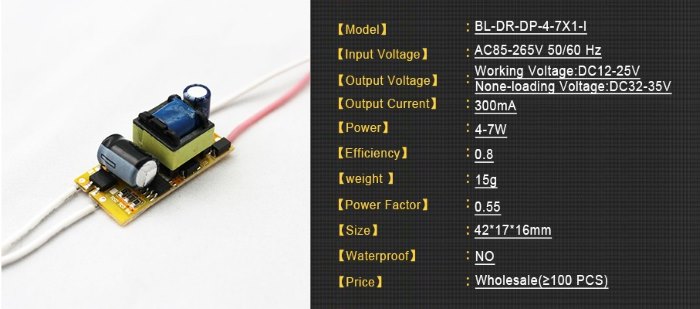

Драйвер для светодиодной ленты на 7 Вт

Исходя из заявленной мощности в 4-7 Ватт, получим среднюю в 5,5. Считаем сколько диодов потянет этот драйвер: 5,5 (Вт) / 0,09 (Вт) = 61(шт), т.е. этого драйвера вполне хватит для питания 1 м светодиодной ленты. Цена его около 60 рублей, он не имеет корпуса, а по сравнению с мощным (см. выше) проигрывает ему в суммарной мощности - 6 шт. таких драйверов (по цене) не заменят одного на 60 Вт. Но мы получаем возможность шести разных подключений! Выбор за вами.

Светодиодный драйвер в корпусе на АЛИэкспресс - здесь.

Светодиодная лента “Tanbaby”на АЛИэкспресс - здесь.

Драйвер на 60 Вт - здесь.

Драйвер на 4-7 Вт - здесь.
