Разъем для светодиодной ленты

Оцените материал
(3 голосов)

Светодиодные ленты все шире применяются в быту. И это неудивительно - экономичность, возможность создания самых фантастических контуров, легкость монтажа, а также доступная цена заставляют обратить на них самое пристальное внимание.

Есть ли сложности при монтаже светодиодных лент?..

 Несомненно есть. Во-первых, они поставляются стандартными отрезками по 5 м, размер которых не всегда подойдет в интерьере. Во-вторых - питание, которое обычно рассчитано на 12 Вольт и подключается к нашей сети через специальный драйвер. В этой статье мы хотим поговорить о коннекторах - разъемах для подключения светодиодных лент в случаях, когда вам нужно ленту разрезать под определенный размер или наоборот, нарастить (10м, 15м и т.д.).

Если вы легко обращаетесь с паяльником, то проблемы нет - подпаиваете выводы ленты, соблюдая полярность, и крепите ее к поверхности. Сложность заключается в том, что при пайке (особенно если паяете мощным паяльником) лента в этом месте сильно нагревается, что может вывести из строя соседние светодиоды. Сильно ленту вы не испортите, но три крайних негорящих светодиода выглядят не очень эстетично.

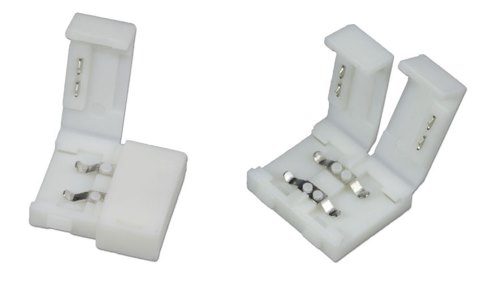

Чтобы избежать возможных проблем были придуманы специальные коннекторы - разъемы для соединения отрезков светодиодной ленты.

разъем для соединения светодиодной ленты

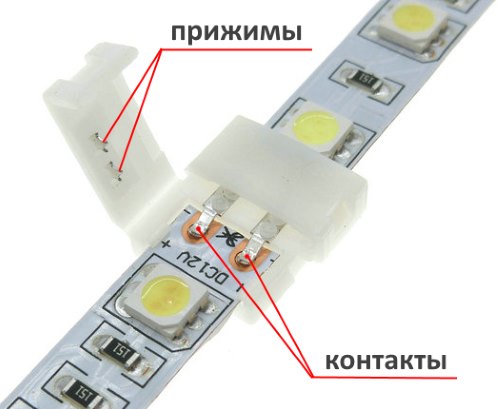

Состоит разъем из плаcтикового корпуса в котором есть контактный блок и прижимной.

разъем для соединения светодиодной ленты (2)

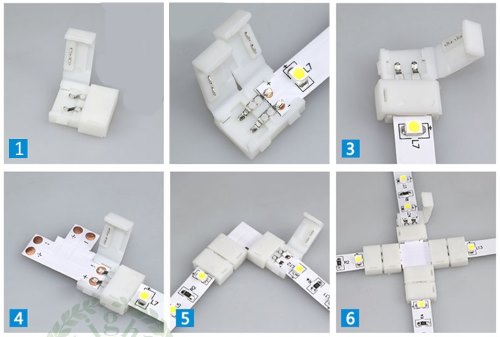

При использовании специальных разветвителей и коннекторов можно по разному ориентировать ленту при монтаже:

разъем для соединения светодиодной ленты (3)

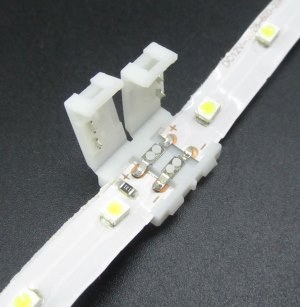

Чтобы соединить отрезки светодиодной ленты ее концы аккуратно подсовываем под контакты и защелкиваем крышку. ВНИМАНИЕ! Обязательно соблюдайте полярность! Для этого на крышке коннектора есть значки (+) и (-).

Цена разьемов для светодиодной ленты на АЛИЭкспресс около 65 руб за 10 шт. Ссылка здесь.

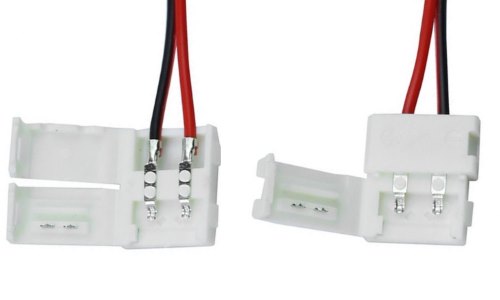

Для подключения ленты к блоку питания используются разъемы другой конструкции, на концах проводов которых может быть такой же разъем.

разъем для соединения светодиодной ленты (4)

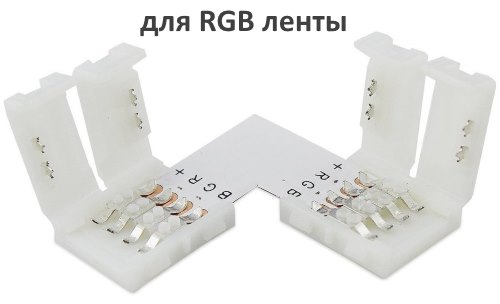

Для подключения цветной светодиодной (rgb) ленты используются четырехконтактые разъемы:
