Четверг, 19 Январь 2017 13:16

Регулятор напряжения на MP1584EN

Оцените материал
(3 голосов)

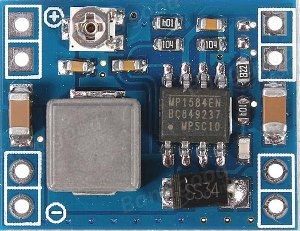

Эта крохотная платка имеет размер 22х17 мм, при этом выдерживает силу тока до 3 А. Да, это понижающий регулятор напряжения. Чем он лучше других? Во-первых - цена. Продавец отправляет (платная доставка) из Китая 5 регуляторов за 120 рублей. Вы скажете, но за доставку надо платить! Да, но цена доставки - всего 26 рублей, То есть в сумме за пять приборов вы отдадите 146 рублей, меньше чем 30 руб за штуку. Попробуйте найти трехамперный регулятор на том же АЛИЭкспресс за такую цену.

Но и это еще не все. Продавец - компания Your Cee является производителем своей продукции, а это значит, что несет полную ответственность за ее качество.

Где можно применять эти регуляторы?

Понижающий преобразователь напряжения на MP1584Сам я “клюнул” на них из-за возможности регулировать напряжение бортовой сети в автомобиле. Например, при установке светодиодных ламп (или ленты) вместо штатных ламп накаливания. Не секрет, что в разных режимах генератор автомобиля выдает ток не совсем равномерно, бывают скачки, что приводит к перегоранию, чутких к ним, светодиодов. Да и сама бортовая сеть любого автомобиля при заявленных 12 В работает минимум на 13,7 В, а то и больше. Для всех остальных приборов это не критично, но светодиоды при повышенном напряжении служат значительно меньше.

Недостатком (но, при такой цене!) можно считать не очень удобную функцию регулирования, переменный резистор очень нежный, замучаешься, пока выставишь нужное напряжение. Но, выставил один раз, и он его отлично держит. Производитель позиционирует его, как модуль питания для блоков АРДУИНО - целой системы робототехники для самодеятельного творчества с возможностью программирования.

Данные от производителя:

  1. Название:   DC-DC, понижающий модуль постоянного тока
  2. Входное напряжение: 4.5-28 В
  3. Выходное Напряжение: 0.8-20 В
  4. Выходной ток: максимальный ток 3А .
  5. Рабочая частота: 1.5 МГц (самый высокий), типичный 1 МГц
  6. Пульсация Выходного Сигнала: <мв
  7. КПД:  96% (макс.)
  8. Рабочая температура: от -40 °C до + 85 °C.
  9. Размер:  22 мм * 17 мм * 4 мм.

Ну, с автомобилем возиться - дело неблизкого будущего, а пока работоспособность регулятора я проверил на светодиодной ленте. Лет шесть у меня пылился без дела струйный принтер (HP), у которого давным-давно засохли картриджи, но блок питания от него оставался вполне работоспособным. Как раз под мои цели он и подошел, напряжение у него на выходе 24 В, с помощью моей маленькой платы-регулятора я могу выставить его на 12 В и подключить кусок светодиодной ленты. Замерил потребляемый ток ленты (5 метров, китайская, на SMD5050), он оказался 1,1 А, что соответствует примерно 14 ВТ или меньше 3 Вт на метр. На блоке питания был указан номинальный ток - 0,5 А, то есть я смогу подключить не более 2 метров светодиодной ленты, тут уже от моего крохотного регулятора мало что зависит. Если бы был мощнее трансформатор в блоке питания, то можно было бы и всю ленту подключить.

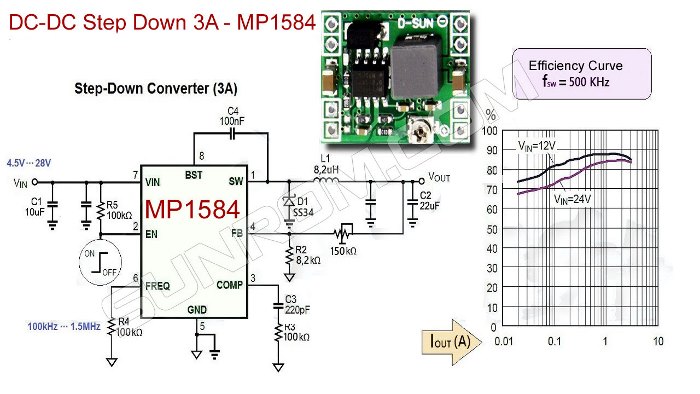

Картинка со схемой от западных “самоделкиных”для платы с микросхемой MP1584EN:

Понижающий преобразователь напряжения на MP1584

Остается добавить, что даташит микросхемы действительно позволяет использовать ее при силе тока 3 А, но при таком токе она интенсивно нагревается и, соответственно, прослужит недолго. Не рекомендуется использовать регулятор на токи свыше 1 А без дополнительного радиатора, а расположение деталей на плате таково, что нормальный радиатор и прикрутить нельзя. Можно обрезать большой радиатор и приклеить его к микросхеме термоклеем.

Покупал регулятор напряжения здесь, но можно найти еще дешевле на АЛИЭкспресс.
