Замена Ni-Mh аккумуляторов на Ni-Zn

Оцените материал
(4 голосов)

 Столкнулся с проблемой. Цифровой фотоаппарат Rekam iLook-565 перестал запускаться от обычных пальчиковых Ni-Mh аккумуляторов, напряжением 1,2 В и емкостью 2100 mAh. То есть, пять лет отработал на них нормально, а  на шестой год ему перестало хватать напряжения, о чем он любезно стал уведомлять каждый раз при включении. Да, питание от двух аккумуляторов в сумме давало 2,4 В при требовании паспорта в 3 В, но ведь до этого он работал!

 Пусть фотоаппарат и не новый, но работал нормально, качественно фотографировал и полностью меня устраивал - выбрасывать было жалко. Поиск решения проблемы привел меня на АЛИэкспресс, а интернет подсказал возможные варианты, одним из которых было применение Ni-Zn аккумуляторов, напряжением 1,6 В и емкостью 2500 mAh. Цена была довольно высокой, 2$ за батарейку, но альтернатива выглядела еще печальнее, так как “кормить”  Rekam одноразовыми солевыми или щелочными батарейками с рекомендуемым напряжением в 1,5 В было довольно накладно. Напомню, что хорошая пальчиковая батарейка в “Магните” стоит около 60 рублей.

заказ аккумулятора Ni-Zn на алиэкспресс

 Решено, заказываю на АЛИэкспресс 4 аккумулятора и в начале сентября мне приходит посылка. Вставляю в фотоаппарат и с удовольствием наблюдаю, что все работает нормально. Батарейки пришли заряженные, посмотрим на сколько их хватит.

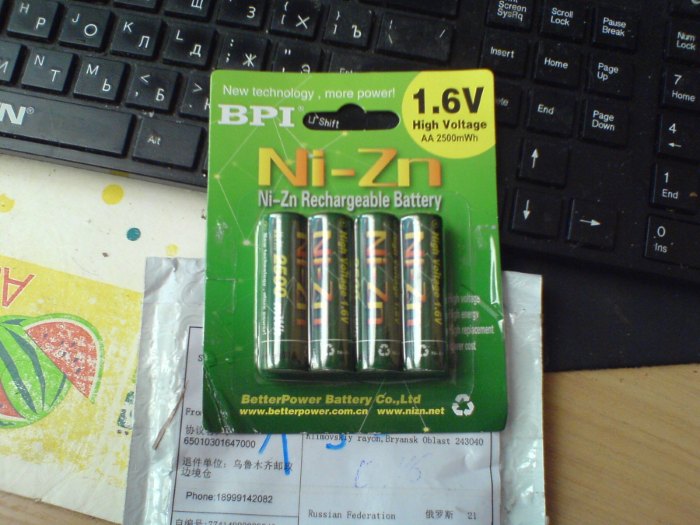

Аккумуляторы Ni-Zn с АЛИэкспресс

Напряжение Ni-Zn батареи - 1,7 В

Рекам работает на Ni-Zn батарейке нормально

Позже дополню статью опытом эксплуатации.

21.10.2016

Прошло больше месяца со дня начала эксплуатации аккумуляторов Ni-Zn. Две батарейки постоянно находятся в фотоаппарате, но фотографировать пришлось немного, поэтому по разряду сказать нечего. На форуме фотографов вычитал, что эти аккумуляторы имеют (как бы) два положения - “вкл” и “выкл”, то есть если он разряжается ниже определенного предела (около 1,4 В), то тупо вырубается и перестает работать. После месяца работы напряжение у моих аккумуляторов остается 1,81 В.

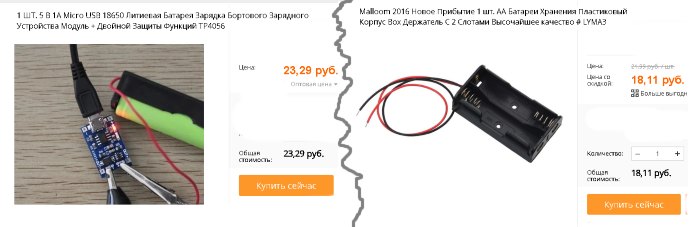

Заказ с АЛИэкспресс

Очередная посылка с АЛИэкспресс доставила мне зарядное устройство для Li-Ion батареи и бокс для двух батареек размера АА. Все это добро предназначено для зарядки моих аккумуляторов Ni-Zn. Идея в том, что Li-Ion батарею в такой зарядке можно заменить двумя батареями Ni-Zn. Однако, полноценной такую замену назвать нельзя, так как напряжение зарядки Li-Ion - 3,7-4,2 В (делим на два, получаем 1,85-2,1 В), и оно немного выше нужного. Для нормальной зарядки необходим ручной контроль, т.е. надо периодически измерять вольтметром напряжение на выводах аккумулятора и не допускать перезаряда. Напряжение должно лежать в пределах 1,92-1,95 В. Напомню, что аккумуляторы Ni-Zn очень боятся перезаряда и судя по отзывам - мгновенно выходят из строя (не все, но опасаться надо).

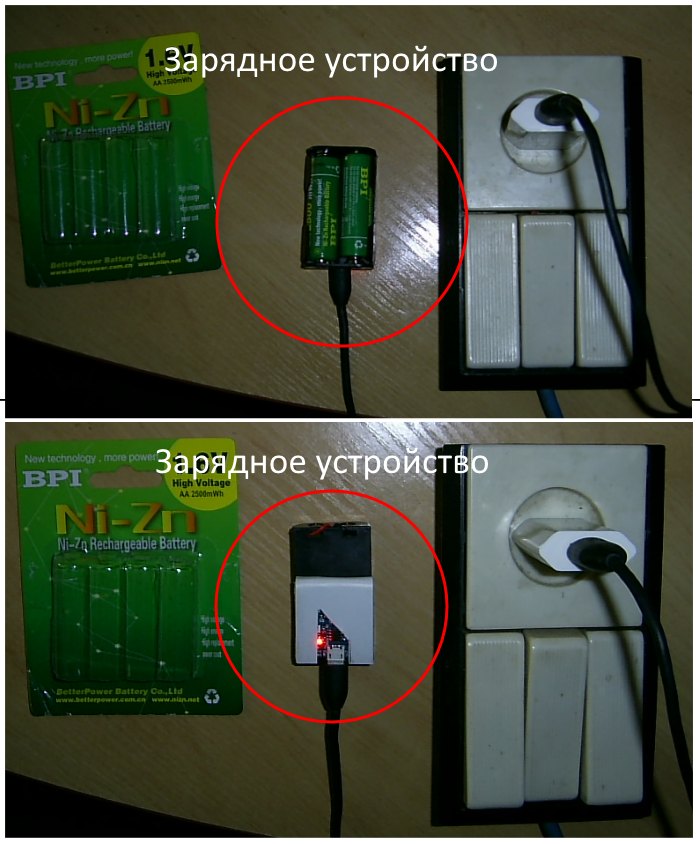

Самодельное ЗУ для N-Zn аккумуляторов

  На фотографии зарядное устройство для Ni-Zn аккумуляторов своими руками. Припаял два провода (+ красный) и (- черный) от бокса к плате, саму плату приклеил к боксу двусторонним скотчем, также, на двусторонний скотч приклеил кусочек белого пластика для защиты модуля. Для питания сгодится любой USB порт, на фотографии у меня зарядка от телефона и переходной шнур от стандартного USB  к mini USB. Горит красный светодиод - показывает, что зарядка идет. В моем случае - 1,93 В на одну батарейку.

Ссылка на продавца зарядных устройств.

Ссылка на продавца пластиковых боксов для батареек АА.

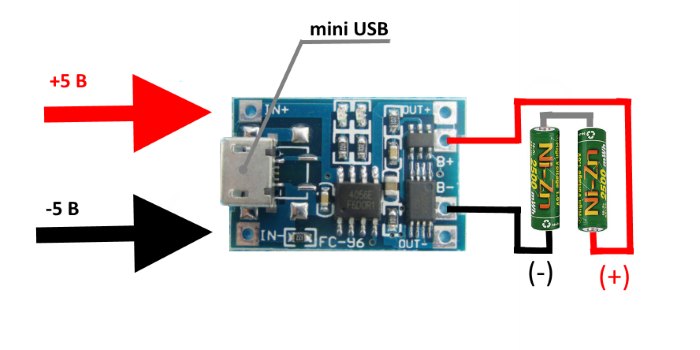

Схема ЗУ для Ni-Zn аккумуляторов

Прочитано 937 раз

2 комментарии

  • Комментировать Вторник, 15 Август 2017 18:01 написал Vl

    Можно подобрать диод с падением напряжения 0,4 вольта (обычно 0,6 для кремниевых) и включить его последовательно с Ni-Zn аккумулятором.

    Можно и по-другому (для опытных). Во всех китайских модулях зарадки для Li-ion есть возможность заменять резистор для изменения напряжения отключения, как в большую, так и в меньшую сторону.
    Предусмотрено изменять и ток.

    Или собрать элементарную схему на LM317

  • Комментировать Пятница, 09 Июнь 2017 13:17 написал Слава

    Ni-Zn аккумуляторы имеют емкость не 2500mAh, а примерно 1500mAh. А указанные на аккумуляторах 2500 относятся к mWh.
