Поиск “google” привел меня на сайт solarsistem.ru, где подробно расписана технология изготовления самодельных солнечных коллекторов. Принцип действия системы прост - воздух из квартиры, посредством обыкновенного компьютерного кулера, подается в специальный лабиринт, который можно сделать из пивных банок, алюминиевых воздуховодов или водосточных труб. Проходя по этому лабиринту воздух нагревается и заходит в квартиру с температурой до 70°C. Конечная температура зависит от многих факторов и может изменяться в широких пределах.

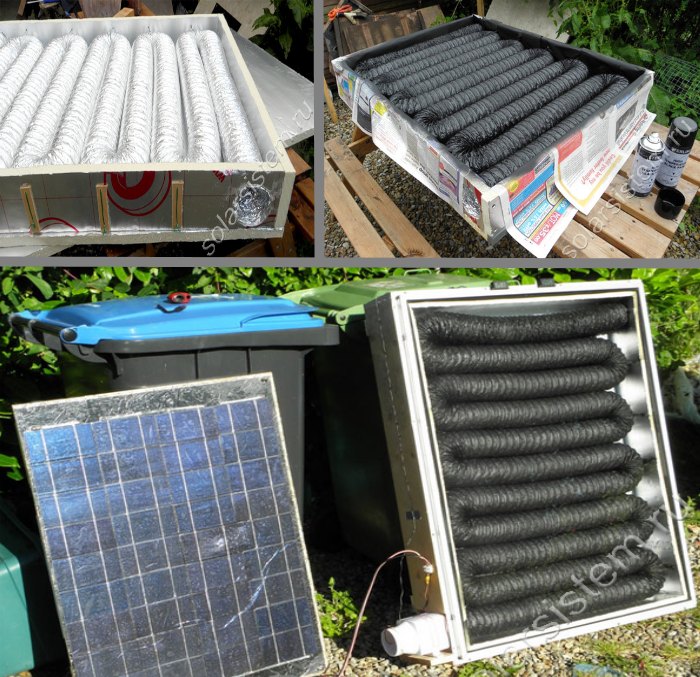

  Мне показалась интересной технология изготовления самодельного коллектора из гофрированной алюминиевой трубы (воздуховода). Цена ее достаточно низкая, интернет выдал разброс цен для диаметра 100 мм от 130 руб до 250 руб за три метра.  Длину трубы можно менять, так в сложенном состоянии она всего один метр, а в растянутом - три. Для самого простого коллектора такой трубы нужно 10 м. Далее изготавливается короб из влагостойкой фанеры или OSB, куда укладывается эта труба, красится черной краской, делаются подводы для воздуха. Для уменьшения тепловых потерь применяется фольгированный пенополистирол (с тыла и по бокам). С лицевой стороны конструкция защищается обычным стеклом, плексигласом или поликарбонатом.

  По словам автора публикации, коллектор бесплатной солнечной энергии выдал на выходе максимальную температуру в 39,5°C при температуре на улице в 17°C, что для прибора размерами 0,9х0,9 (м) совсем неплохо.

  Остается добавить, что на Западе конструкции подобного рода используются давно, они не способны полностью обеспечить теплом жилое помещение, но экономию в 40% дают стабильно. Летом их можно использовать для подогрева воды или затенить. Для повышения теплоотдачи размеры системы нужно увеличивать, либо устанавливать несколько таких коллекторов.

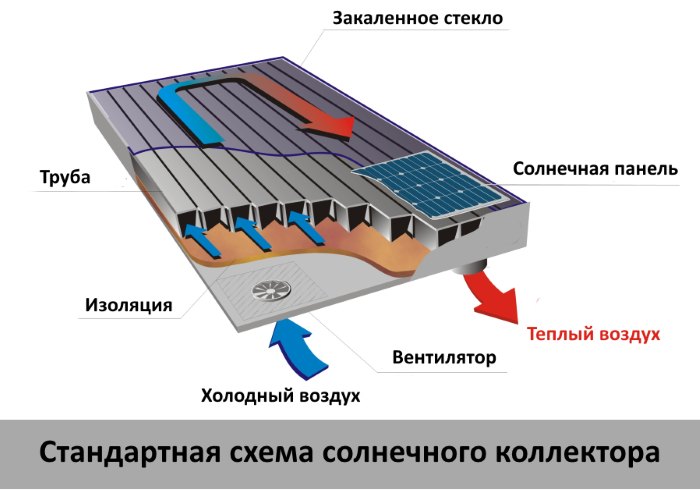

Стандартная схема коллектора солнечной энергии
