    MP1584EN. Питание светодиодной ленты

    Оцените материал
    (1 Голосовать)



     Несколько лет назад была куплена душевая кабина, в которой китайскими конструкторами было предусмотрено подключение лампочки и телефона. Ничего мы подключать не стали, света в ванной и так достаточно, а на 15 минут душа телефонное соединение, в общем-то, и даром не нужно. Но, видимо в целях безопасности, к душевой кабине шел в комплекте блок питания - обычный понижающий трансформатор, с 220 В до 10,5 В. И валялся он без дела, а тут пришла заказанная на АЛИЭкспресс светодиодная лента (5м) на 5050SMD. Надо подключать! Для начала разобрался с мощностью ленты и был неприятно удивлен - 1,1 А или около 13 Вт, что для пяти метров таких светодиодов (60 штук на метр) просто отстой какой-то. Но лента уже куплена и есть блок питания от душевой кабины, надо работать с тем, что есть.

     Были сделаны необходимые расчеты. Так, блок питания выдавал 10,5 В напряжения переменного тока, после подключения диодного моста KBP307 (тоже куплен на Али, 3А на 700 В, 7 руб за штуку) напряжение выросло до 16 В, следовательно нужен понижающий до 12 В регулятор напряжения. Недавно я получил 5 модулей на MP1584EN из Китая, о чем писал ранее. Небольшие размеры, достаточная мощность и низкая цена модулей очень помогают в изготовлении самоделок.

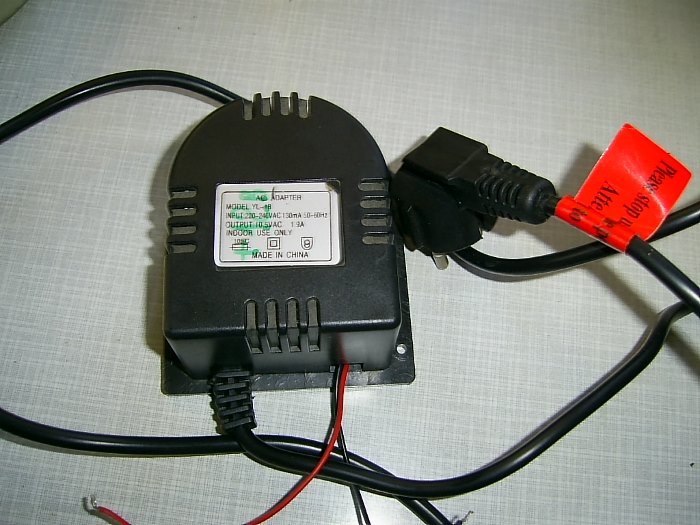

    Блок питания для светодиодной ленты

    Десять минут на подготовку проводов и пайку и блок питания для светодиодной ленты готов. Опять неудобство доставила регулировка переменным резистором до необходимого напряжения, но получилось в моем случае 11,8 В, что меня вполне устроило.

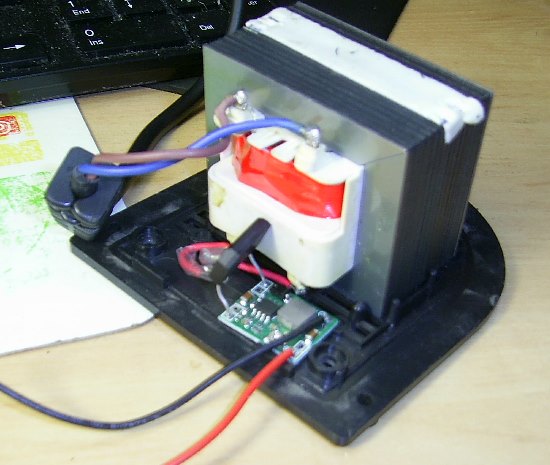

    Блок питания в разобранном виде

    Плата была прикреплена к пластику корпуса на двусторонний скотч. В дальнейшем планирую погонять на более мощных режимах, так как сама микросхема MP1584EN немного греется, градусов до 50, не больше, а вот диодный мост греется ощутимо, поэтому задумался об установке радиатора.

    Светодиодную ленту покупал тут.

    Диодные мосты - тут.

    О модулях - регуляторах напряжения (где купить) писал здесь.

    И то, что у меня получилось в итоге.

    Самодельный блок питания для светодиодной ленты
