    Сетевой блок питания для шуруповерта 7,2 В

    Оцените материал
    (5 голосов)
    Шуруповерт не держит зарядку
    Блок питания от компьютера
    Напряжение 5 В запустило шуруповерт



     Речь пойдет о переделке компьютерного блока питания в БП для шуруповерта. Тема меня интересовала давно, ситуация стандартная - прошло три года после покупки прибора и аккумуляторы перестали держать зарядку. Сначала хотел заказать новые батареи на АЛИэкспресс, но цена под тысячу рублей показалась несколько высокой, поэтому стал искать способ “привязаться” к розетке 220 В.

      Информации в интернете по поводу второй “жизни” шуруповертов много. Но, почти все они касаются приборов с рабочим напряжением 12, 16 и 18 В, проблема в том, что у меня малораспространенный шуруповерт на 7,2 В. Тем не менее, я выяснил, что получить такое напряжение с компьютерного БП вполне реально - различными комбинациями выводов.

      Немного отступлю и расскажу о современных (и не очень) импульсных БП. Прогресс не стоит на месте, и те БП, которые эксплуатировались лет десять назад (например, на 200 Вт или 250 Вт) сегодня “тянуть” полную конфигурацию компьютера просто не в состоянии, соответственно, в ходу БП на 400 Вт и выше. Но выбросить старый маломощный  блок не поднимается рука - и не надо! На картинке ниже видно какие стандартные напряжения можно получить с блока питания. ВАЖНО! Активация БП (включение) осуществляется замыканием зеленого (он один) и черного (любого).

    Напряжение с компьютерного блока питания по цветам проводов

    Дальше все просто. Разбираем блок, откусываем все разъемы и собираем провода в жгуты по цвету. Чем больше в жгуте проводов одного цвета, тем больше будет рабочая сила тока. Я вывел каждый жгут из БП через вентиляционные отверстия, зачистил концы и припаял (временно) обычный автомобильный разъем типа “лопатка”. Ниже на картинке видно, какие напряжения можно получить на БП комбинациями проводов (по цвету).

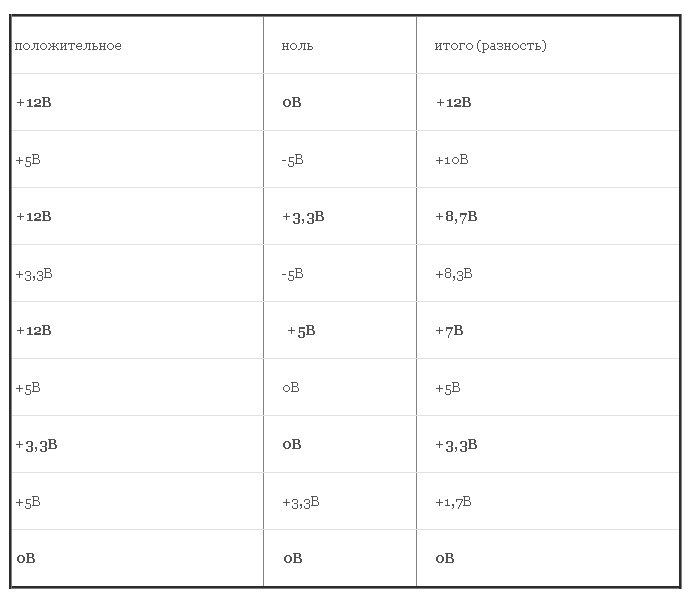

    Напряжение, которое можно получить с БП комбинациями проводов

    Меня, прежде всего, интересовало напряжение 7В, которое получалось при подключении желтого и красного жгутов. Подключаем, - и вуаля, блок питания уходит в защиту, то есть отключается. Танцы с бубном ничем не помогли. Понимая, что пусковой ток шуруповерта может достигать 40А начинаю искать другие варианты. Гляжу на этикетку БП и вижу, что самая большая сила тока 30А на напряжении +5В, что логично, многие компьютерные блоки работают на этом напряжении плюс это стандартное напряжение USB. Подключаю свой шуруповерт, и он начинает работать. За две недели после этого события закрутил немало саморезов - полет нормальный.

    Блок питания шуруповерта на 7,2В
