    Блок питания для светодиодной ленты

    Оцените материал
    (3 голосов)

     На этот раз речь пойдет о повышающем напряжение модуле, купленном на АЛИЭкспресс за 57 рублей (ссылка будет внизу). Обратиться к нему заставил случай, а именно в мои руки попал сгоревший бесперебойник (ИБП) Ippon Back Power Pro 500. Обычно они выходят из строя из-за отслужившего свой срок аккумулятора, но в моем случае дело было именно в отказавшей плате. Смысла его реанимировать я не видел, поэтому первым делом проверил трансформатор, чтобы использовать его в других самоделках.

     Велико было мое удивление, когда трансформатор выдал на выходе 5,6 В. Подробно расписываать, как я выбрасывал электронную начинку ИБП и искал нужные провода от трансформатора, наверное, смысла нет - информации предостаточно в интернете.

    Планировал я использовать этот ИБП как блок питания для светодиодной ленты. Соответственно, на выходе я должен был иметь напряжение 12 В и силу тока не менее 2 А (примерно). Помочь мне мог АЛИЭкспресс, где этого "добра" собрано огромное количество. Был найден магазин:GREAT WALL Electronics Co., Ltd, где я и заказал этот модуль. Срок доставки составил около месяца, но в результате все дошло в целости и сохранности. Параметры модуля:

    • Регулируемое напряжение (при входе 3-32 В) от 5 В до 35 В;

    • Сила тока - 3 А;

    И сам модуль:

    Повышающий напряжение модуль

      И сам блок питания светодиодной ленты. Выводы трансформатора были подпаяны к диодному мосту, который был собран на советских диодах Д242А (на 10А, просто такие были под рукой, можно использовать любые другие, но не ниже 3 А). Выводы моста (+) и (-) припаяны к соответствующим местам платы модуля (на плате есть маркировка), а к выводам платы припаяны внешние разъемы. Также, для удобства пользования, в питающую цепь устройства (220 В) был встроен тумблер.

    Устройство блока питания для светодиодной ленты

    блок питания

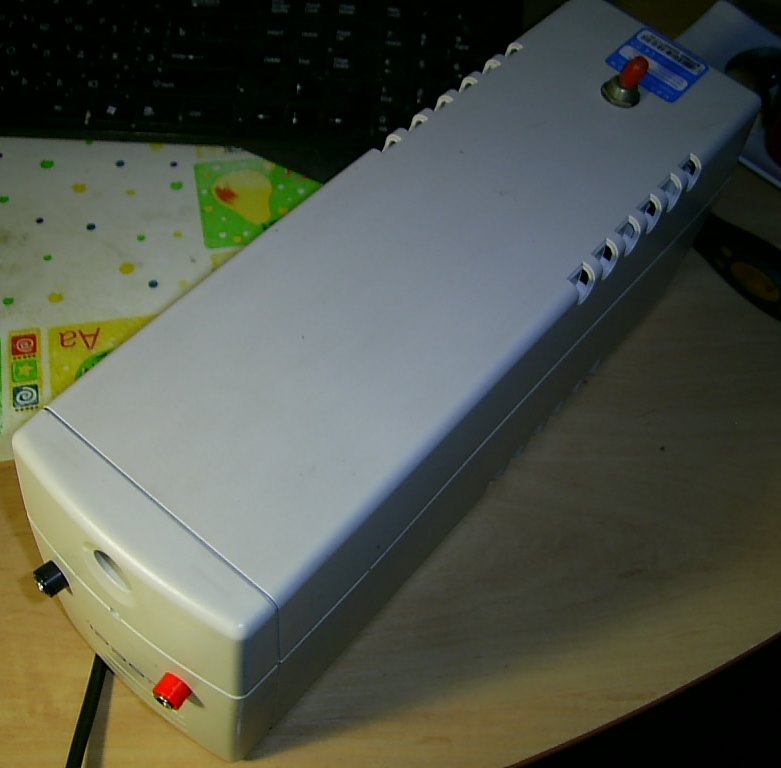

    Блок питания светодиодной ленты в сборе

    Опыт эксплуатации блока питания светодиодной ленты. Было измерено напряжение и сила тока под нагрузкой. Сначала подстроечным резистором выставили напряжение в 12 В и присоединили небольшой автомобильный компрессор. Сила тока составила 2,7 А при падении напряжения до 6 В, при этом микросхема разогрелась до температуры, когда прикоснуться к ней было нельзя. Любят китайцы приукрасить свой товар - да, микросхема не сгорела при максимальной нагрузке, но эксплуатировать ее в таких условиях нельзя, прослужит она недолго.

    Следующим шагом были замеры при подключенной светодиодной ленте. Напряжение не менялось, было стабильным - 12 В, сила тока - 1,07 А. Все работало штатно, нагрев был в пределах допустимого. Лента использовалась : производства "Tanbaby", 5 метров на светодиодах smd 5730. То есть, для работы 5 м не самых мощных светодиодных лент этого модуля вполне хватает, стоит он недорого, а припаять его не сложно.

    Модуль XL6009 на АЛИЭкспресс - здесь.

    Светодиодная лента на smd5630
